圧縮機主要部品(ピストンリング・ライダーリング)

ピストンリング・ライダーリング

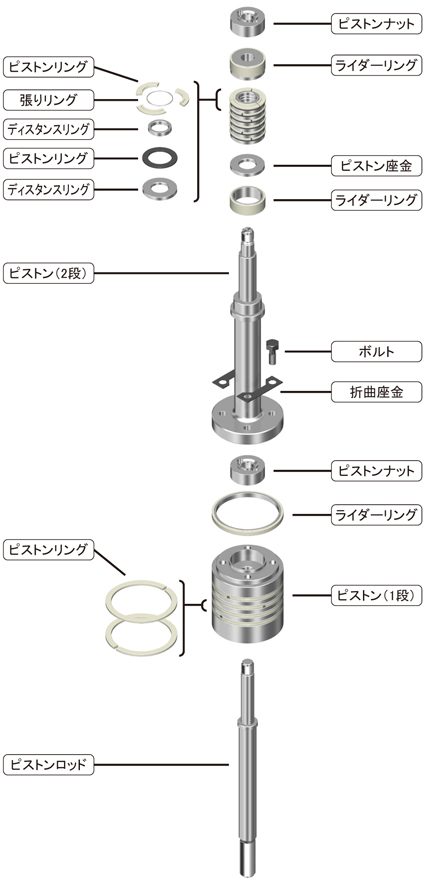

■ピストンリング
・焼成カーボン及びカーボン繊維 3片に分割されたリングを内面から張りリングでシリンダ壁へ密着させる構造をとっております。
・充填材入りフッ素樹脂(PTFE)
充填材入りフッ素樹脂(PTFE)製ピストンリングはシーリング効果をあげ、寿命を延長させるために複列タイプを採用しております。即ち、円周上1ヵ所切断したリング2本を1組とし、切口は相互にずらして組み付けます。ピストンリングは張りリングによりシリンダ壁へ密着させる構造です。

■ライダーリングは、3片に分割された特殊カーボン製とエンドレスタイプ(スリップオーバタイプ)の充填材入りフッ素樹脂(PTFE)製があります。いずれも長寿命で、特にエンドレスタイプは背圧の影響を全く受けない構造ですから長期間使用できます。

■リングの数及び材質は、圧縮ガスの種類、吸込・吐出圧力、温度などを考慮し、当社の豊富な経験に基づき優秀な技術陣が慎重に選定します。

■高度な品質管理体制の下で製造された各種材質を長期間実験でテストを繰返し、耐摩耗性の最も優れた材質を採用しており、さらに十二分の余裕を持たせた設計をしております。従って、耐久性・性能の安定性に関しては必ずご満足頂けます。
